高扭矩 高精度切削加工





可传递摩擦力矩

表中所示尺寸中，轴的可传递摩擦力矩小于MJC-CS的最大扭矩，请注意。

单位 : N・m

型号轴孔径（mm）
344.5566.35789.5251011121415161819202224252830323538404245485055
MJC-14CS0.81.41.72.11.31.41.5
























MJC-20CS
3.44.14.96.46.97.99.45.168




















MJC-25CS
1.72.43.24.85.36.47.910118.19.4



















MJC-30CS



44.96.69.313141720152127
















MJC-40CS






182324283138


















MJC-55CS







29333946596572859198110120130
110120







MJC-65CS











100110130160170190220250260310330360180200





MJC-80CS
















150170180190220240260290320340360500


MJC-95CS



















340410460500500500500500500500500500

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为 MJC-CS尺寸表中的试验值。

表中所示尺寸中，轴的可传递摩擦力矩小于MJC-CS的最大扭矩，请注意。

单位 : N・m

型号轴孔径（inch）
1/83/161/45/163/87/161/29/165/811/163/413/167/815/1611-1/81-1/41-3/81-1/21-5/81-3/4
MJC-14CS0.91.91.4

















MJC-20CS
4.56.99.35.1















MJC-25CS
2.95.37.8108.210













MJC-30CS

4.99.113177.51726











MJC-40CS


1723283439












MJC-55CS



29405060718191100110120130110120



MJC-65CS





85100130150170200220240270310360180200

MJC-80CS









140150170180200230260290320350500
MJC-95CS













350420500500500500500

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为 MJC-CS尺寸表中的试验值。


构造

定位螺丝固定型MJC-BLMJC-WHMJC-RDMJC-GRMJC-EBLMJC-EWHMJC-ERDMJC-EGR

MJC-＊＊-＊＊紧固型
MJC-＊＊-E＊＊简易装拆型

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

夹紧型MJC-CS-BLMJC-CS-WHMJC-CS-RDMJC-CS-GRMJC-CS-EBLMJC-CS-EWHMJC-CS-ERDMJC-CS-EGR

MJC-＊＊CS-＊＊紧固型
MJC-＊＊CS-E＊＊简易装拆型

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

定位螺丝固定型＋键槽型MJC-K-BLMJC-K-WHMJC-K-RDMJC-K-GRMJC-K-EBLMJC-K-EWHMJC-K-ERDMJC-K-EGR

MJC-＊＊K-＊＊紧固型
MJC-＊＊K-E＊＊简易装拆型

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

夹紧型＋键槽型MJC-CSK-BLMJC-CSK-WHMJC-CSK-RDMJC-CSK-GRMJC-CSK-EWHMJC-CSK-ERDMJC-CSK-EGR

MJC-＊＊CSK-＊＊紧固型
MJC-＊＊CSK-E＊＊简易装拆型

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

弹性间隔体

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型


材质、表面处理


MJC/MJC-CS/MJC-K/MJC-CSK
轴套A2017
阳极氧化处理
弹性间隔体聚氨酯
内六角止动螺丝SCM435
四氧化三铁保护膜（黑）
内六角螺栓SCM435
四氧化三铁保护膜（黑）

特点

  • 适用马达

紧固型简易装拆型
伺服马达◎○
步进马达◎◎
通用马达◎◎

◎：特优　○：优

  • 特性

紧固型简易装拆型
零背隙○-
高扭矩◎◎
容许误差调整○○
减振◎◎
电绝缘性◎◎
组装○◎
可使用温度-20℃～60℃-20℃～60℃

◎：特优　○：优

  • 梅花型挠性联轴器。
  • 紧固型时，可在低扭矩状态下实现零背隙扭矩传递。
  • 简易装拆型是指可简单进行轴套的安装、拆卸。
  • 优异的弹性效果，可吸收振动、偏心及偏角。
  • 具有电绝缘性。
  • 弹性间隔体的硬度有4种。请根据使用条件选择扭矩、误差调整量等。
  • 弹性间隔体的种类

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型


选型

根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型

选型示例

选型条件为轴径φ15、负荷扭矩6N·m时，MJC-＊＊-RDMJC-＊＊-ERD的选型规格为MJC-30-RDMJC-30-ERD。

根据伺服马达的额定输出选型

额定输出
（W）		伺服马达规格选型外径规格
马达轴径
（mm）		额定扭矩
（N・m）		瞬时最大扭矩
（N・m）		MJC-＊＊-BL
MJC-＊＊-EBL		MJC-＊＊-WH
MJC-＊＊-EWH		MJC-＊＊-RD
MJC-＊＊-ERD		MJC-＊＊-GR
MJC-＊＊-EGR
105-60.0320.09614141414
205-60.0640.1914141414
305-70.0960.2914141414
506-80.160.4820202020
10080.320.9520202020
2009-140.641.930303030
400141.33.830303030
75016-192.47.2-404040

马达规格为常规值。详情请参阅各马达生产厂家的产品目录。不使用减速机等情况下的尺寸。

选型示例

马达规格为轴径φ14、额定扭矩0.64N·m时，MJC-＊＊-BL的选型规格如下。
定位螺丝固定----MJC-30-BL
夹紧型----MJC-30CS-BL
定位螺丝固定型＋键槽型----MJC-30K-BL
夹紧型＋键槽型----MJC-30CSK-BL

偏心反作用力

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据


弹性间隔体详图

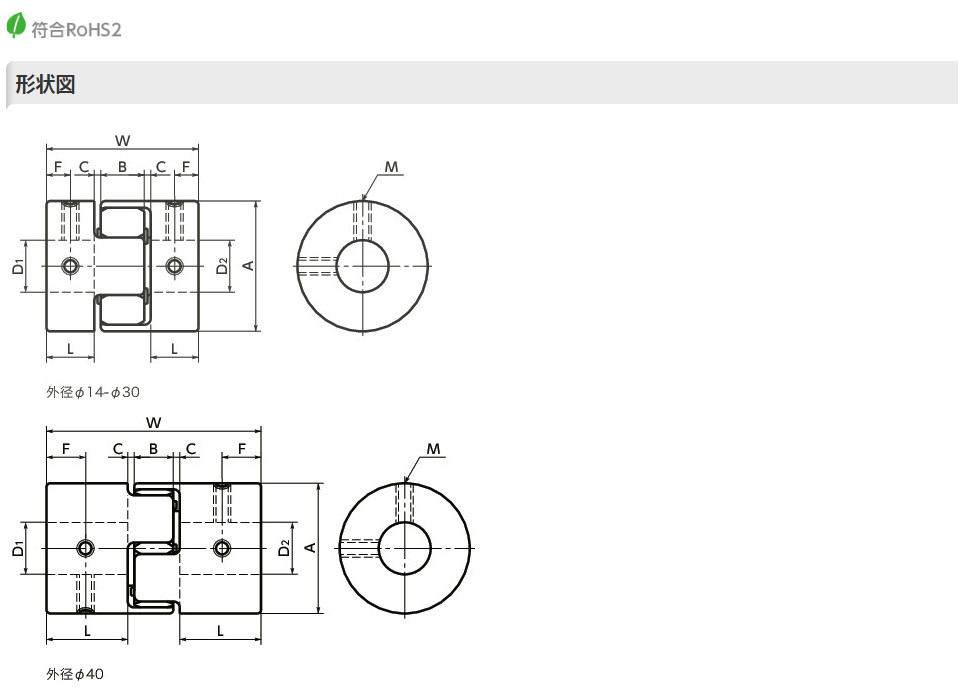

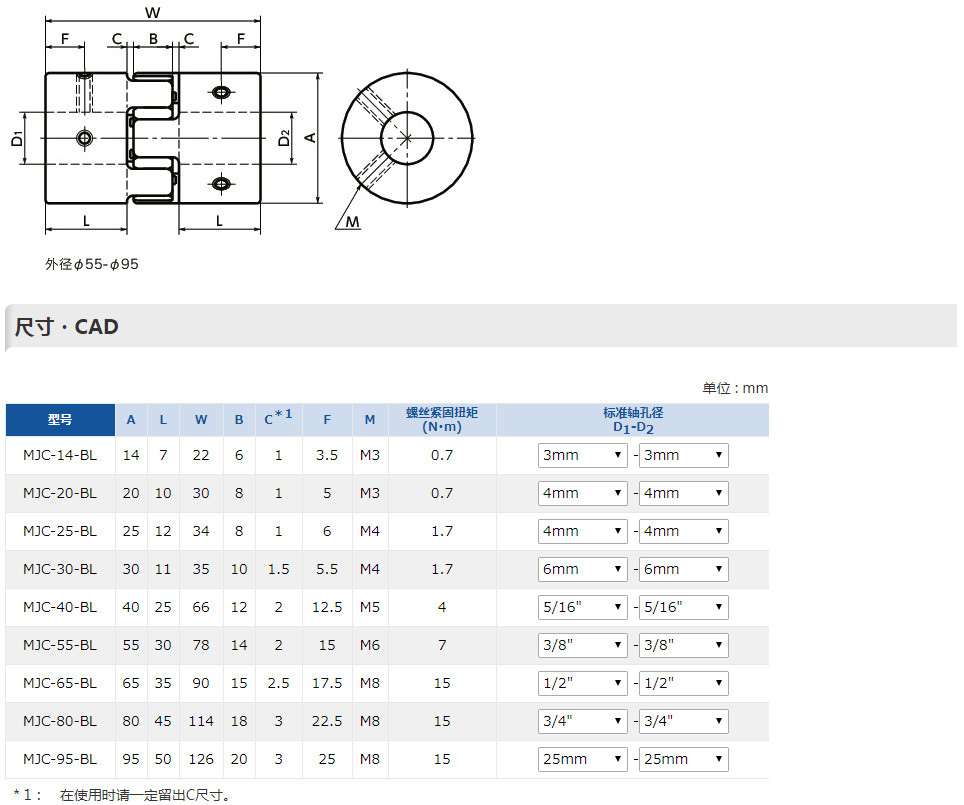

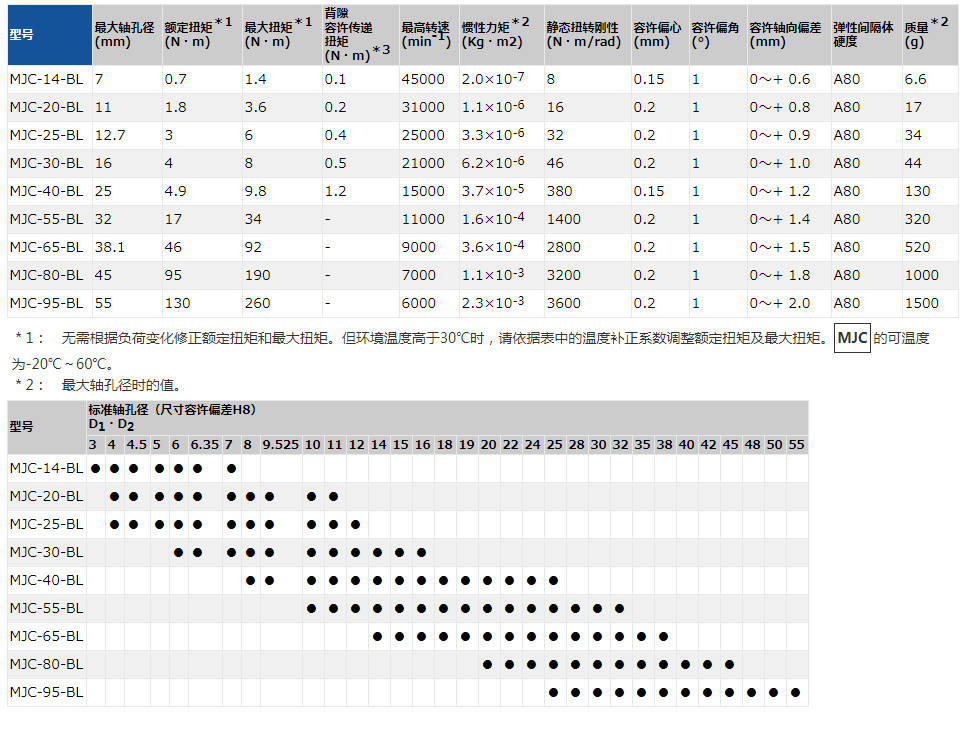

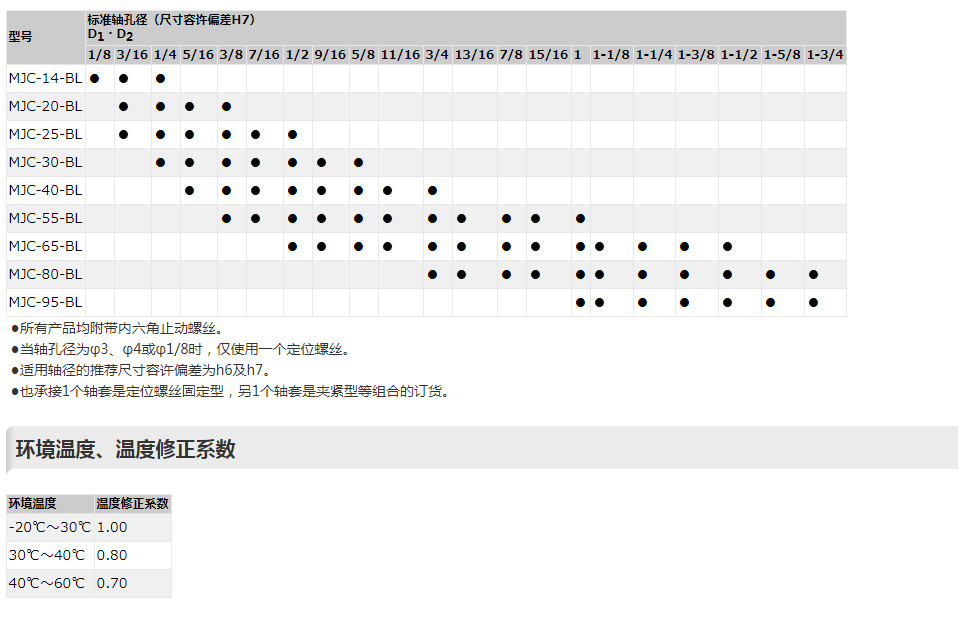

MJC-BL挠性联轴器 - 梅花型 - 定位螺丝固定型


简易拆装型

可顺利地组装、拆分轴套与弹性间隔体。可减少装置的组装、维护时间。可预先将轴套安装到轴上，即便是不易看见联轴器的部位，也可轻松组装。

简易拆装型的用途

搬运装置/搅拌机/鼓风机/泵/点胶机

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型


紧固型

压入有轴套与弹性间隔体，可在零背隙＊1的情况下使用。可通过弹性间隔体的减振性提高伺服马达的增益，实现超过膜片型联轴器的高响应运行。

＊1：　有关在零背隙的情况下使用时的扭矩，请参照尺寸表。


紧固型的用途

XY轴滑台/分度台/机床/注塑成型机

MJC/MJC-CS/MJC-K/MJC-CSK_C挠性联轴器 - 梅花型


温度引起的静态扭转刚性数值的变化

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据

MJC/MJC-CS/MJC-K/MJC-CSK_T技术数据

以20℃时静态扭转刚性数值为100%时的值。
使用温度范围内的扭转刚性变化情况如图表所示。
使用时，请注意响应性的下降。
