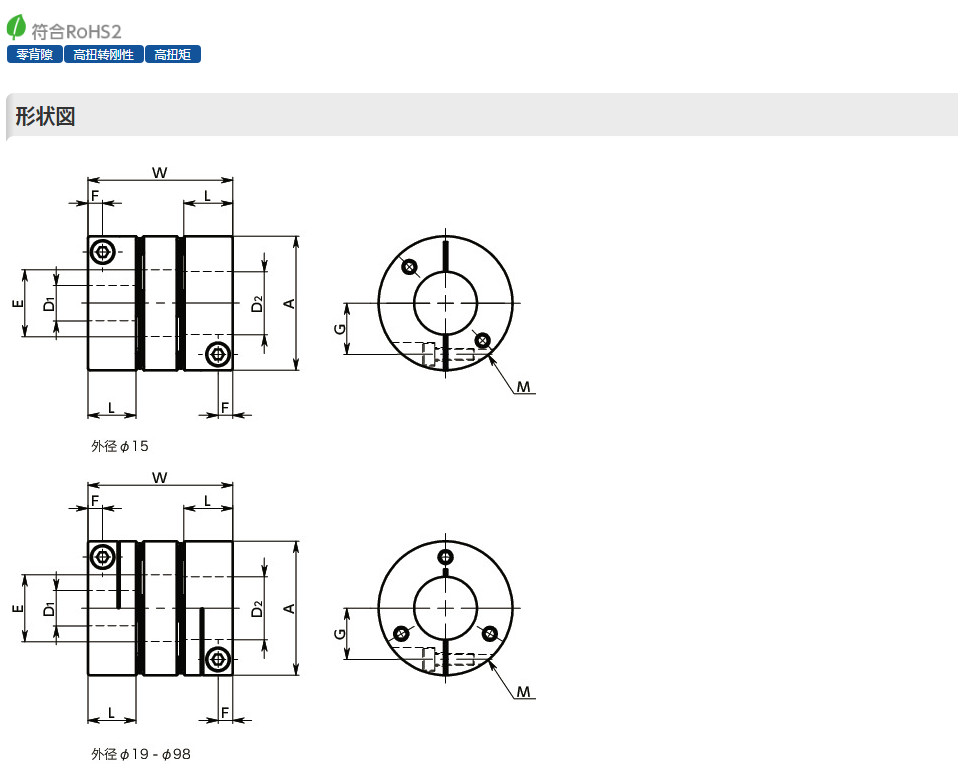

XHW-C

型号	最大轴孔径（mm）	额定扭矩（N・m）＊1	最高转速（min-1）	惯性力矩（kg・m2）＊2	静态扭转刚性（N・m/rad）	容许偏心（mm）	容许偏角（°）	容许轴向偏差 (mm)	质量（g）＊2
XHW-15C	6	0.6	42000	3.0×10-7	100	0.1	1.4	±0.2	9.4
XHW-19C	8	1.5	33000	8.8×10-7	300	0.12	2	±0.2	17
XHW-25C	12	3	25000	3.4×10-6	1000	0.15	2	±0.3	35
XHW-27C	14	3.3	23000	4.4×10-6	1400	0.15	2	±0.4	39
XHW-34C	16	6.3	18000	1.3×10-5	2500	0.2	2	±0.5	75
XHW-39C	20	12	16000	2.9×10-5	4700	0.25	2	±0.5	123
XHW-44C	22	15	14000	4.7×10-5	6400	0.25	2	±0.6	156
XHW-56C	28	37.5	11000	1.7×10-4	12000	0.3	2	±0.7	340
XHW-64C	35	50	9800	3.3×10-4	15000	0.35	2	±0.9	490
XHW-79C	42	100	7900	1.0×10-3	22000	0.5	2	±1.1	1100
XHW-98C	50	280	6400	2.6×10-3	47000	0.5	2	±1.3	1740

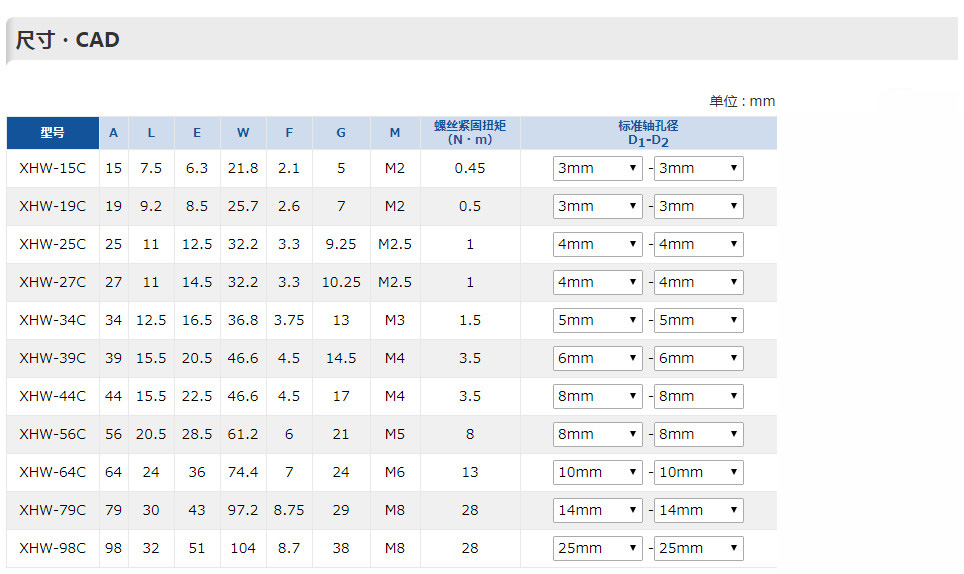

＊1：　无需根据负荷变化修正额定扭矩。

根据轴孔径尺寸的不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。XHW-C

＊2：　最大轴孔径时的值。

●所有产品均附带内六角螺栓。
●适用轴径的推荐尺寸公差为h6及h7。（仅φ35轴径的推荐尺寸公差为-0.025～+0.010。）
●可对轴孔和键槽进行追加工。请使用追加工服务。

可传递摩擦力矩

如下表所示，夹紧型XHW-CXHW-C-L的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。

单位 : N・m

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XHW-CXHW-C-L尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。

XHW-C标准型
XHW-C-L加长型

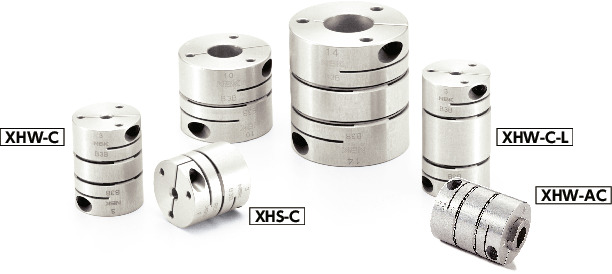

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型

XHW-AC XHW-AC

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型

◎：特优　○：优　●：可使用

◎：特优　○：优

引动器/表面封装机/精密XY轴滑台/分度台

安装到D型切口轴时，请注意轴的D型切口面的位置。⇒偏差调整
备有内六角螺栓可从联轴器的外径伸出、旋转直径大于外径的规格。请注意联轴器的干渉。

轴径和额定扭矩交差区域为选型规格。

XHW-C/XHW-C-L/XHW-AC_C挠性联轴器 - 膜片型

选型条件为轴径φ14、负荷扭矩3N・m时，选型规格为XHW-27C。

XHW-C适用于瞬间最大扭矩为额定扭矩的350％的伺服马达，尺寸可比传统产品XBW-C更小。

额定输出（W）	伺服马达型号				伺服马达规格＊1			选型规格
额定输出（W）	三菱电机㈱	㈱安川电机	山洋电气㈱	㈱基恩士	马达轴径（mm）	额定扭矩（N・m）	瞬时最大扭矩（N・m）	XHW-C	XBW-C
100	HG-KR	SGMJV	R2	SV	8	0．32	1．1	XHW-19C	XBW-25C
200					14	0．64	2．2	XHW-27C	XBW-34C
400					14	1．3	4．5	XHW-34C	XBW-39C
750					16-19	2．4	8．4	XHW-39C	XBW-44C
