导轨库浪霸 - 气压型 - 常开型



构造

MK_C导轨库浪霸 - 气压型 - 常开型


材质、表面处理


MK
主体相当于SCr415
无电解镀镍
空气滤清器黄铜
接触面相当于SUJ2
无表面处理
调节螺栓相当于SUJ2
无表面处理
盖SUS303

特点

  • 用于固定滑台、定位及防止振动。
  • 为常开（Normally Open）型。
    供给气压时：夹紧线性导轨。
    排出气压时：解除夹紧。
  • 设计小巧。
  • 有关各种试验数据，请参阅下述各页。
  • 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。

MK_C导轨库浪霸 - 气压型 - 常开型


规格

控制方式气压、常开
最低使用压力0.3MPa
最高使用压力0.65MPa
响应时间最大0.06s
夹紧寿命＊1500万次
使用温度-10℃～+70℃
适用导轨的公称尺寸＃12～＃100

＊1：　仅供参考数值，并非保证数值。


安装

螺纹公称直径＊1紧固扭矩
（N・m）
M42.8
M55.5
M69.5
M823
M1046

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。


配管

导轨公称尺寸螺纹公称直径空气消耗量＊1
（ℓ/周期（ANR））
＃12M50.007
＃15M50.011
＃17M50.007
＃20M50.019
＃21M50.011
＃25M50.021
＃27M50.019
＃30M50.031
＃35M50.031
＃45M50.041
＃50M50.031
＃55M50.041
＃65M50.041

＊1：　压力为0.6MPa时的值。

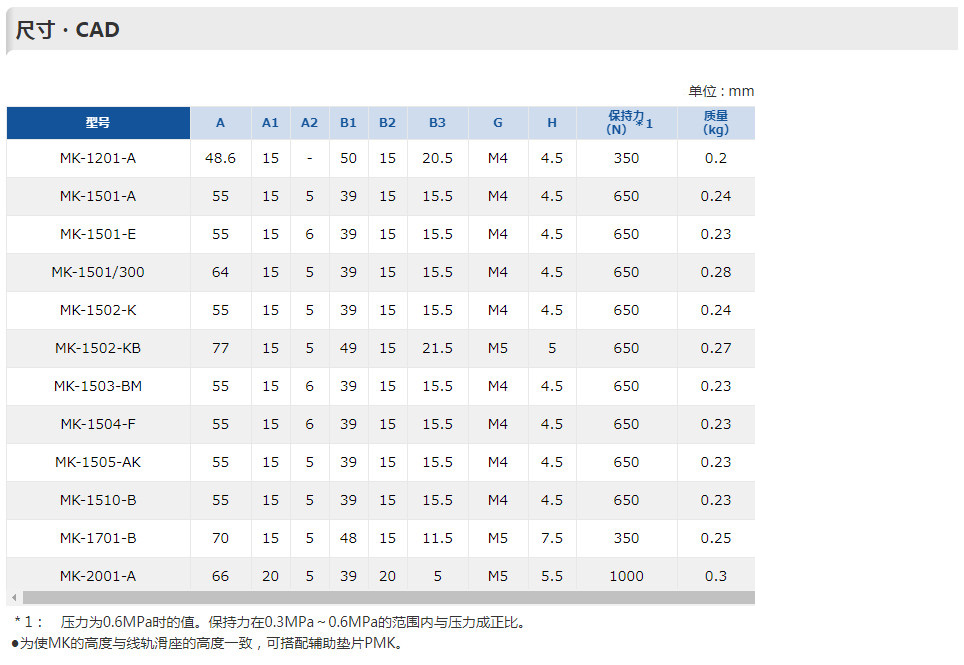

保持力

本产品目录中的保持力是压力为0.6MPa时的值。
保持力在0.3MPa～0.6MPa的范围内与压力成正比。

MK_C导轨库浪霸 - 气压型 - 常开型

  • MK的强大保持力来自楔形块的斜边放大效果。

空气压力产生的作用力F作用于活塞上后，通过楔形块的斜边放大效果被转换成作用力N。此时，作用力N的大小为作用力F的1/tanθ（θ为楔的角度）倍。该作用力N在线性导轨上产生摩擦力R，该摩擦力即为MK的强大保持力。

MK_C导轨库浪霸 - 气压型 - 常开型


相关产品

为使MK的高度与线轨滑座的高度一致，可搭配辅助垫片PMK。
PMK

MK_C导轨库浪霸 - 气压型 - 常开型

备有气压型、常闭型MKS。
MKS

MK_C导轨库浪霸 - 气压型 - 常开型
