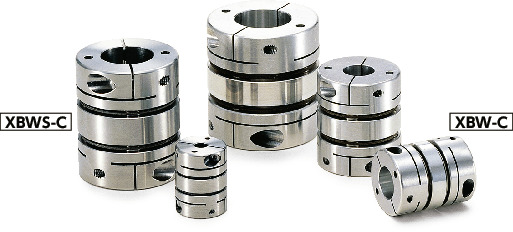

XBW-C
时间：2020-07-09
点击数：

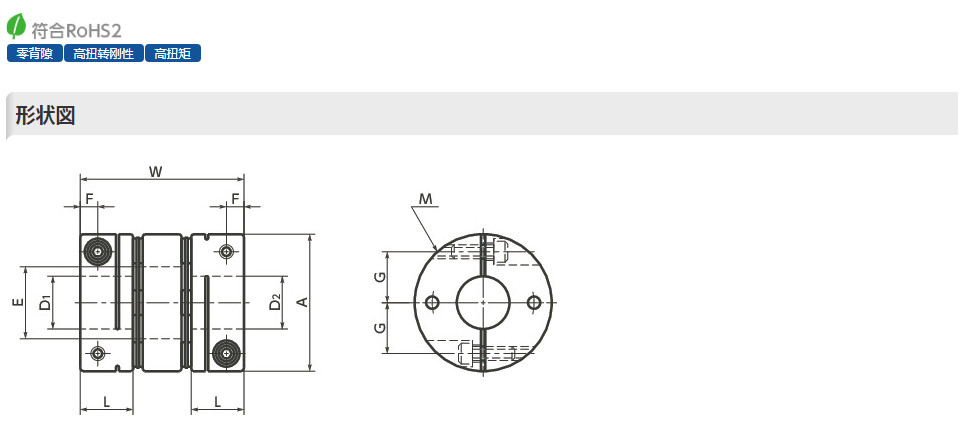

高扭转刚性 高扭矩 零背隙
时间：2020-07-09
点击数：
高扭转刚性 高扭矩 零背隙

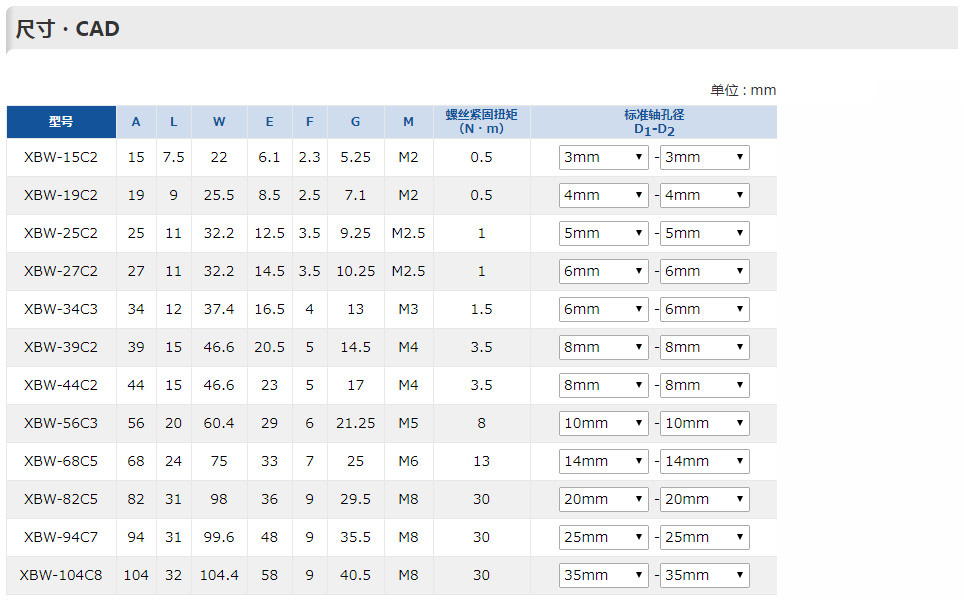

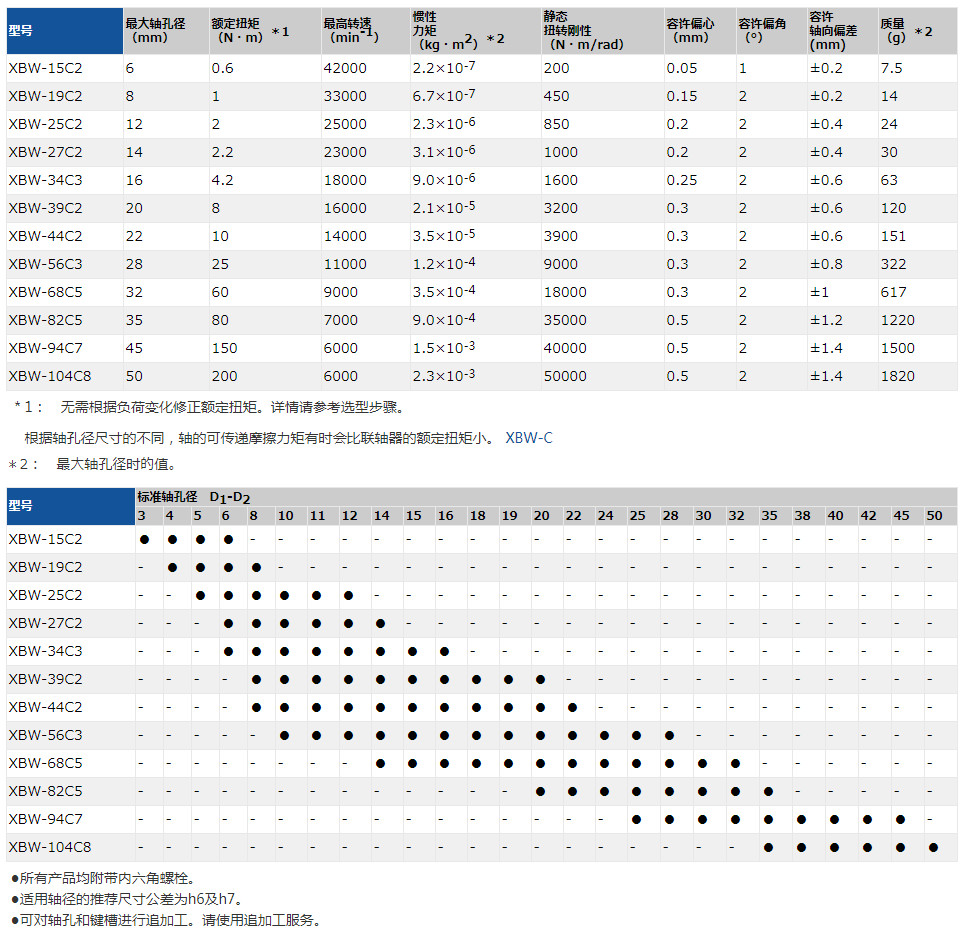

单位 : N・m
| 型号 | 轴孔径（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 6 | 8 | 10 | 11 | 14 | 15 | |
| XBW-15C2 | 1 | |||||||
| XBW-19C2 | 1.6 | |||||||
| XBW-34C3 | 5.2 | 6 | ||||||
| XBW-44C2 | 15 | |||||||
| XBW-56C3 | 25 | 32 | ||||||
| XBW-68C5 | 80 | 100 | ||||||
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XBW-CXBWS-C尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。
单位 : N・m
| 型号 | 轴孔径（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 8 | 10 | 11 | 12 | 14 | 15 | |
| XBWS-19C2A | 1 | |||||||
| XBWS-34C3A | 5 | |||||||
| XBWS-39C2A | 5.5 | 8 | ||||||
| XBWS-44C2A | 4.5 | 6 | 10 | |||||
| XBWS-56C3A | 9 | 13 | 18 | 25 | 28 | |||
| XBW-C | |
|---|---|
| 轴套 | A7075＊1 |
| 间隔体 | A7075＊1 |
| 螺栓 | SCM435 四氧化三铁保护膜（黑） |
| 膜片 | SUS304 |
| 轴环 | SUS304 |
| 内六角圆柱头螺栓 | SCM435 四氧化三铁保护膜（黑） |
＊1： 也可生产阳极氧化处理产品。请垂询客户中心。
| XBW-C | XBWS-C | |
|---|---|---|
| 伺服马达 | ◎ | ◎ |
| 步进马达 | ◎ | ◎ |
| 通用马达 | ● | ● |
| XBW-C | XBWS-C | |
|---|---|---|
| 零背隙 | ◎ | ◎ |
| 高扭矩 | ○ | ○ |
| 高扭转刚性 | ◎ | ◎ |
| 容许误差调整 | ○ | ○ |
| 耐腐蚀性（全不锈钢） | - | ◎ |
| 额定输出 （W） | 伺服马达规格＊1 | 选型规格 | |||
|---|---|---|---|---|---|
| 马达轴径 （mm） | 额定扭矩 （N・m） | 瞬时最大扭矩 （N・m） | XBW-C | XBWS-C | |
| 铝合金轴套 | 全不锈钢制 | ||||
| 10 | 5-6 | 0.032 | 0.096 | XBW-15C | XBWS-15C |
| 20 | 5-6 | 0.064 | 0.19 | XBW-15C | XBWS-15C |
| 30 | 5-7 | 0.096 | 0.29 | XBW-19C | XBWS-19C |
| 50 | 6-8 | 0.16 | 0.48 | XBW-19C | XBWS-19C |
| 100 | 8 | 0.32 | 0.95 | XBW-19C | XBWS-25C |
| 200 | 9-14 | 0.64 | 1.9 | XBW-27C | XBWS-34C |
| 400 | 14 | 1.3 | 3.8 | XBW-34C | XBWS-39C |
| 750 | 16-19 | 2.4 | 7.2 | XBW-39C | XBWS-56C |
＊1： 马达规格为常规值。详情请参阅各马达生产厂家的产品目录。是不使用减速机等情况下的推荐尺寸。
