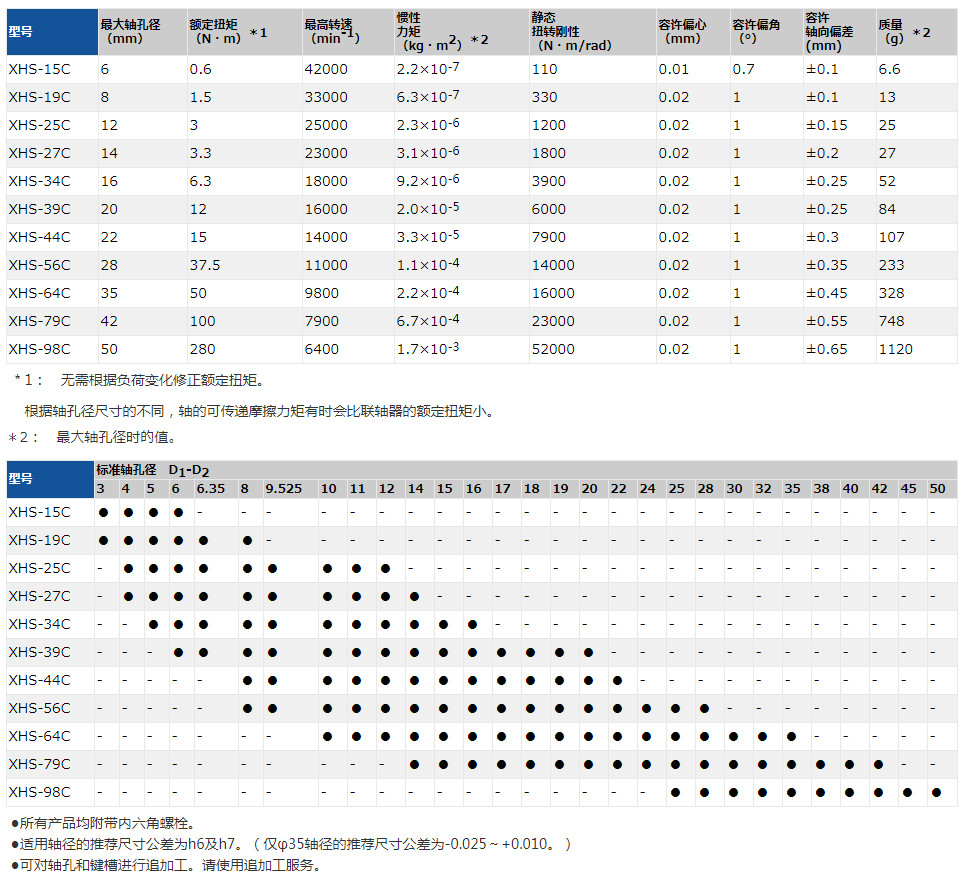

XHS-C

可传递摩擦力矩

如下表所示，夹紧型XHS-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。

单位 : N・m

外径	轴孔径（mm）
外径	3	4	5	6	6.35	8	9.525	10	11	12	14	15	16	25	28	30	32	35	38	40	42	45
15	0.7
19	0.7	1.7	3
25		2.5	3.6	4.7	5
27		2	2.9	4	4.2	5.8
34			3.5	4.9	5.5	7.9	10	11	12
39				6	8	13	18	19	23
44						8	13	15	20	26
56						22	34	37	45	55	66
64								23	42	60	88
79											140	150	180
98														120	140	150	170	190	210	220	240	260

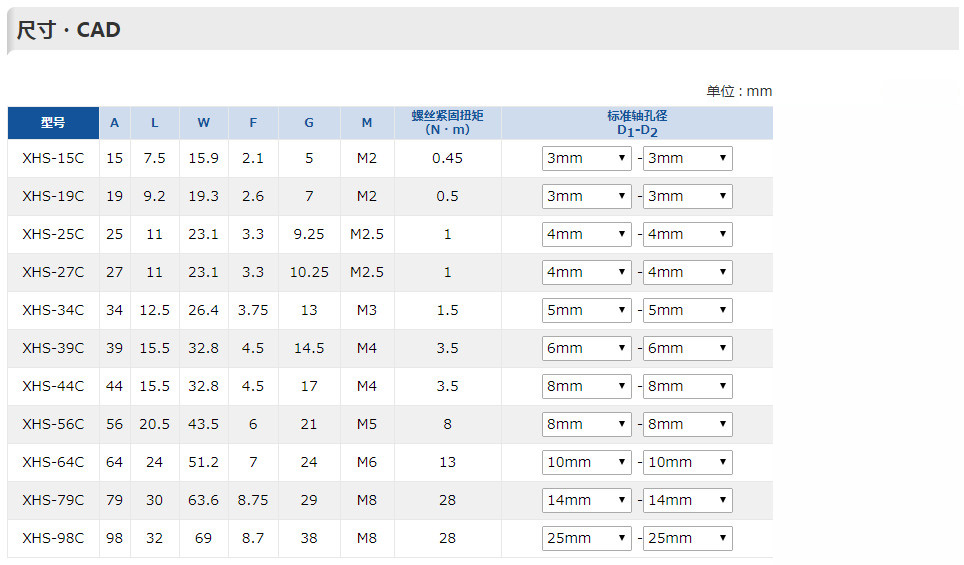

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XHS-C尺寸表中的试验值，并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。

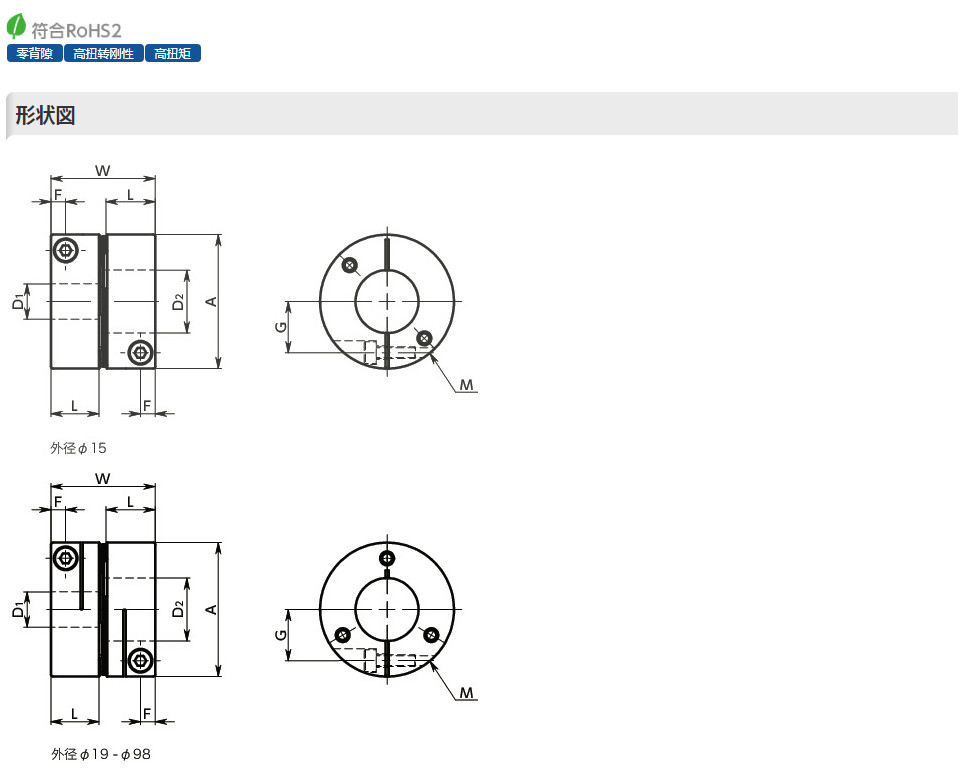

构造

夹紧型XHS-C

XHS-C短巧型

XHS-C_C挠性联轴器 - 单膜片型

材质、表面处理

	XHS-C
轴套	A2017 阳极氧化处理
固定膜片螺栓	SCM435 四氧化三铁保护膜（黑）
膜片	SUS304
轴环	SUS304
内六角圆柱头螺栓	SCM435 四氧化三铁保护膜（黑）

特点

推荐适用马达

	XHS-C
伺服马达	◎
步进马达	◎
通用马达	●

◎：特优　○：优　●：可使用

特性

	XHS-C
零背隙	◎
适用于高增益	○
高扭矩	◎
高扭转刚性	◎
容许误差调整	○

◎：特优　○：优

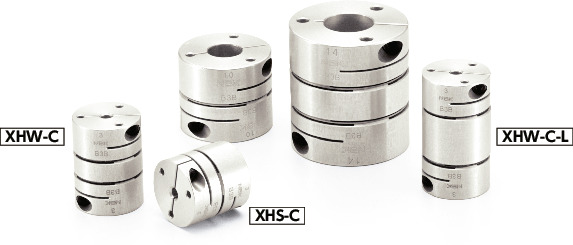

单膜片型的挠性联轴器。
额定扭矩为传统产品的1.5倍，为高扭矩规格。
最适合于瞬间最大扭矩高达350％的伺服马达。
不锈钢膜片联轴器可容许偏心、偏角及轴向偏差。

用途

引动器/表面封装机/精密XY轴滑台/分度台

使用注意事项

安装到D型切口轴时，请注意轴的D型切口面的位置。⇒偏差调整
备有内六角螺栓可从联轴器的外径伸出、旋转直径大于外径的规格。请注意联轴器的干渉。

选型

根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

XHS-C_C挠性联轴器 - 单膜片型

选型示例

选型条件为轴径φ25、负荷扭矩30N・m时，选型规格为XHS-56C。

根据伺服马达的额定输出选型

XHS-C适用于瞬间最大扭矩为额定扭矩的350％的伺服马达，尺寸可比传统产品XBS-C更小。

额定输出（W）	伺服马达型号				伺服马达规格＊1			选型规格
额定输出（W）	三菱电机㈱	㈱安川电机	山洋电气㈱	㈱基恩士	马达轴径（mm）	额定扭矩（N・m）	瞬时最大扭矩（N・m）	XHS-C	XBS-C
100	HG-KR	SGMJV	R2	SV	8	0.32	1.1	XHS-19C	XBS-25C
200					14	0.64	2.2	XHS-27C	XBS-34C
400					14	1.3	4.5	XHS-34C	XBS-39C
750					16-19	2.4	8.4	XHS-39C	XBS-44C

＊1：　马达规格为常规值。详情请参阅各马达生产厂家的产品目录。是不使用减速机等情况下的推荐尺寸。

轴向反作用力

XHS-C_T技术数据

温度引起的静态扭转刚性数值的变化

以在20℃时的静态扭转刚性数值为100％时的值。
XHS-C的静态扭转刚性数值很少因温度而产生变化，响应性变化极少。在高温下使用时，请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。

XHS-C_T技术数据

静态扭转刚性数值的比较(单膜片型)

XHS-C的静态扭转刚性数值较大，响应性优良。
适用于伺服马达等的高速、高精度定位。

XHS-C_T技术数据
