  • LKP.jpg

LKP

时间：2020-07-17

点击数：

导轨库浪霸 - 气压型 - 常开型 - 细长型

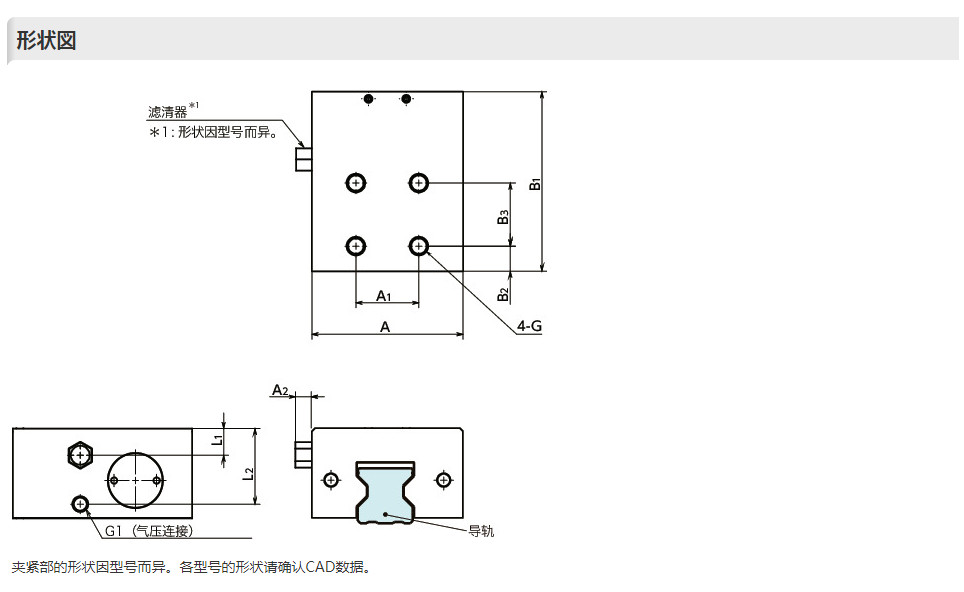

构造

LKP_C导轨库浪霸 - 气压型 - 常开型 - 细长型


材质、表面处理


LKP
主体相当于SCr415
无电解镀镍
接触面相当于SUJ2
调节螺栓相当于SUJ2
盖POM
空气滤清器黄铜

特点

  • 细长型。
  • 用于固定滑台、定位及防止振动。
  • 为常开（Normally Open）型。
    供给气压时：夹紧线性导轨。
    排出气压时：解除夹紧。
  • 设计小巧。
  • 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。

规格

控制方式气压、常开
最低使用压力0.3MPa
最高使用压力0.65MPa
响应时间最大0.06s
夹紧寿命＊1500万次
使用温度-10℃～+70℃
适用导轨的公称尺寸＃15～＃55

＊1：　仅供参考数值，并非保证数值。


安装

螺纹公称直径＊1紧固扭矩
（N・m）
M42.8
M55.5
M69.5
M823
M1046

＊1：　请使用强度等级在8.8以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。


配管

导轨公称尺寸螺纹公称直径空气消耗量＊1
（ℓ/周期（ANR））
＃15M30.023
＃20M30.037
＃25M50.054
＃30M50.095
＃35M50.13
＃45M50.246
＃55M50.334

＊1：　压力为0.6MPa时的值。

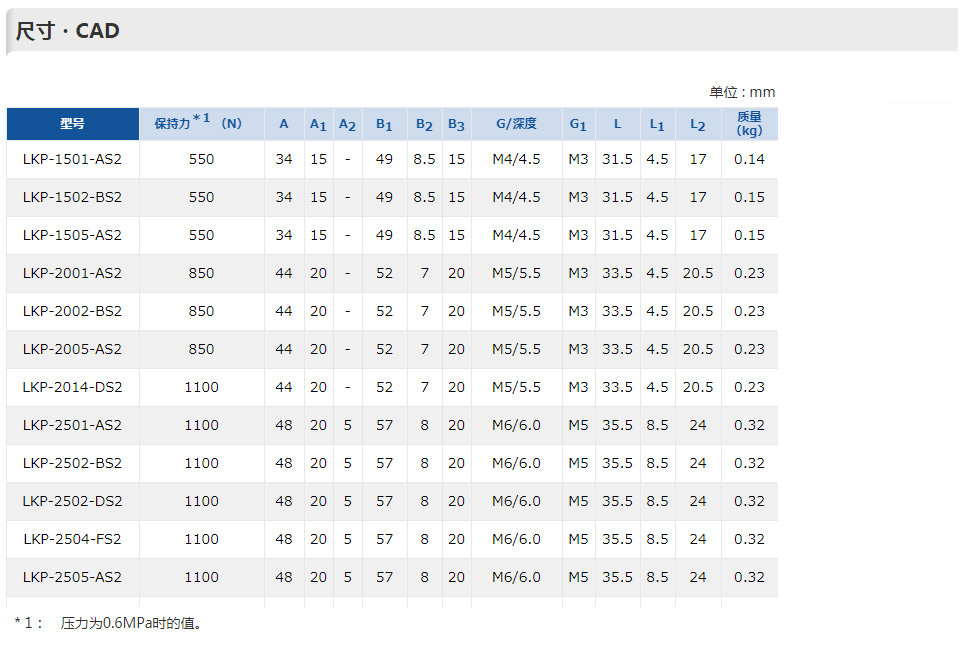

保持力

本产品目录中的保持力是压力为0.6MPa时的值。
保持力在0.3MPa～0.6MPa的范围内与压力成正比。

LKP_C导轨库浪霸 - 气压型 - 常开型 - 细长型


相关产品

为使LKP的高度与线轨滑座的高度一致，可搭配辅助垫片PLK。
PLK

LKP_C导轨库浪霸 - 气压型 - 常开型 - 细长型

备有气压型、常闭型LKPS。

LKP_C导轨库浪霸 - 气压型 - 常开型 - 细长型

备有气压型、常闭型、带制动机构的LBPS。

LKP_C导轨库浪霸 - 气压型 - 常开型 - 细长型
