首页 > 产品中心 > NBK > 膜片型联轴器

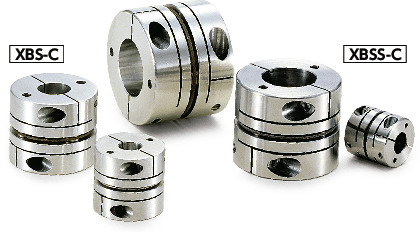

  • XBS-C.jpg

XBS-C

时间:2020-07-09

点击数:

高扭转刚性 高扭矩 零背隙

XBS-C


XBS-C

可传递摩擦力矩

如下表所示,夹紧型XBS-CXBSS-C的轴的可传递摩擦力矩因轴孔径的不同而异。选择时敬请注意。

单位 : N・m

型号轴孔径(mm)
346810111415
XBS-15C21






XBS-19C2
1.6





XBS-34C3

5.26



XBS-44C2


15



XBS-56C3



2532

XBS-68C5





80100

轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为XBS-CXBSS-C尺寸表中的试验值,并非保证值。
可传递摩擦力矩会根据使用条件而变化。请事先在与实际情况相同的条件下进行试验。

单位 : N・m

型号轴孔径(mm)
4681011121415
XBSS-19C2A1






XBSS-34C3A
5





XBSS-39C2A

5.58



XBSS-44C2A

4.5610


XBSS-56C3A


913182528

构造

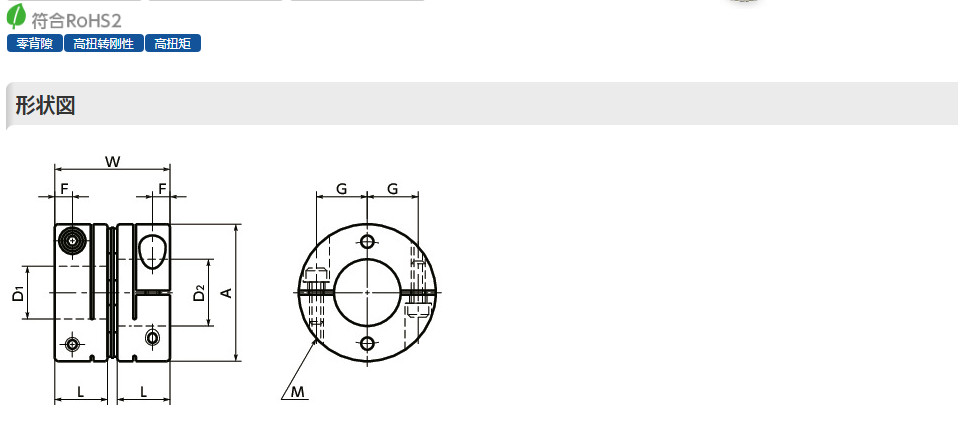

夹紧型XBS-CXBSS-C

XBS-C铝合金轴套
XBSS-C全不锈钢制

XBS-C/XBSS-C_C挠性联轴器 - 单膜片型


材质、表面处理


XBS-C
轴套A7075*1
螺栓SCM435
四氧化三铁保护膜(黑)
膜片SUS304
轴环SUS304
内六角圆柱头螺栓SCM435
四氧化三铁保护膜(黑)

*1: 也可生产阳极氧化处理产品。请垂询客户中心。


特点

  • 推荐适用马达

XBS-CXBSS-C
伺服马达
步进马达
通用马达

◎:特优 ○:优 ●:可使用

  • 特性

XBS-CXBSS-C
零背隙
高扭矩
高扭转刚性
容许误差调整
耐腐蚀性(全不锈钢)-

◎:特优 ○:优

  • 膜片型挠性联轴器。
  • 全长较短的紧凑设计。
  • 不锈钢膜片联轴器可容许偏心、偏角及轴向偏差。
  • 外径φ15-φ104、轴孔径φ3-φ50,产品规格丰富。
  • XBS-C轴套采用铝合金中强度最高的超硬铝(A7075)。
  • XBSS-C是使用了不锈钢轴套的全不锈钢型产品。

用途

引动器/表面封装机/精密XY轴滑台/分度台

选型

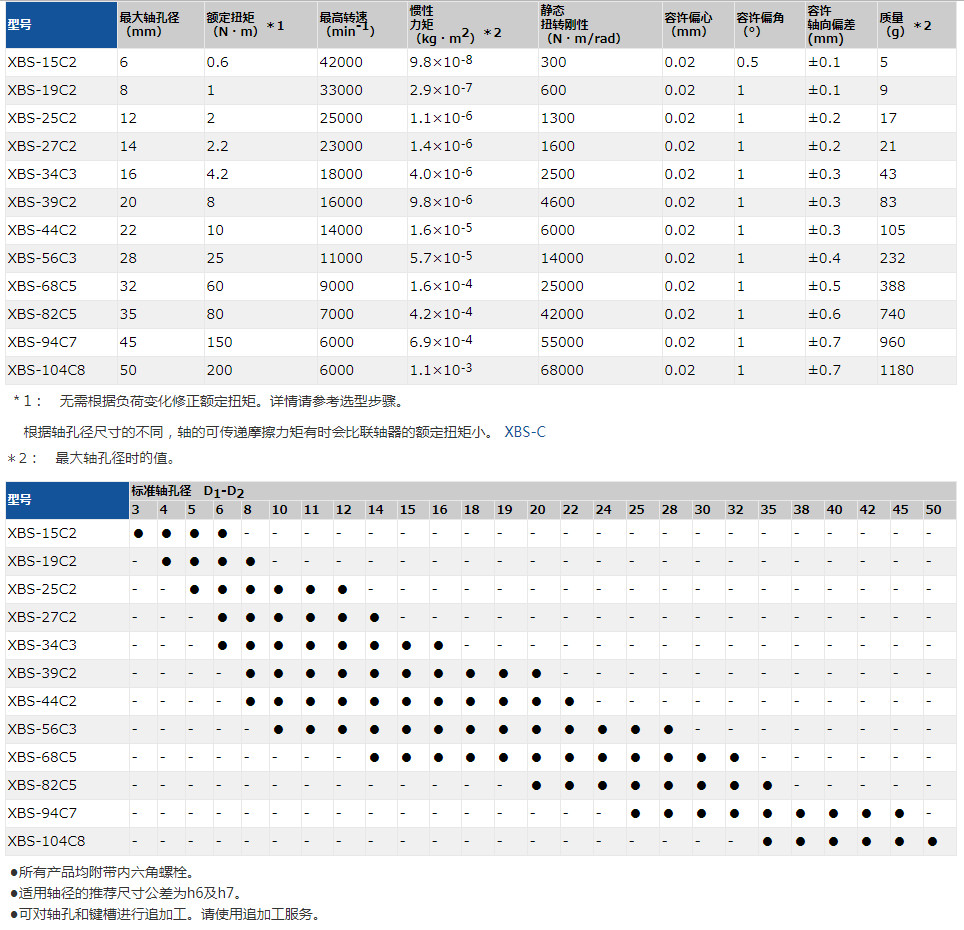

XBS-C/XBSS-C_C挠性联轴器 - 单膜片型

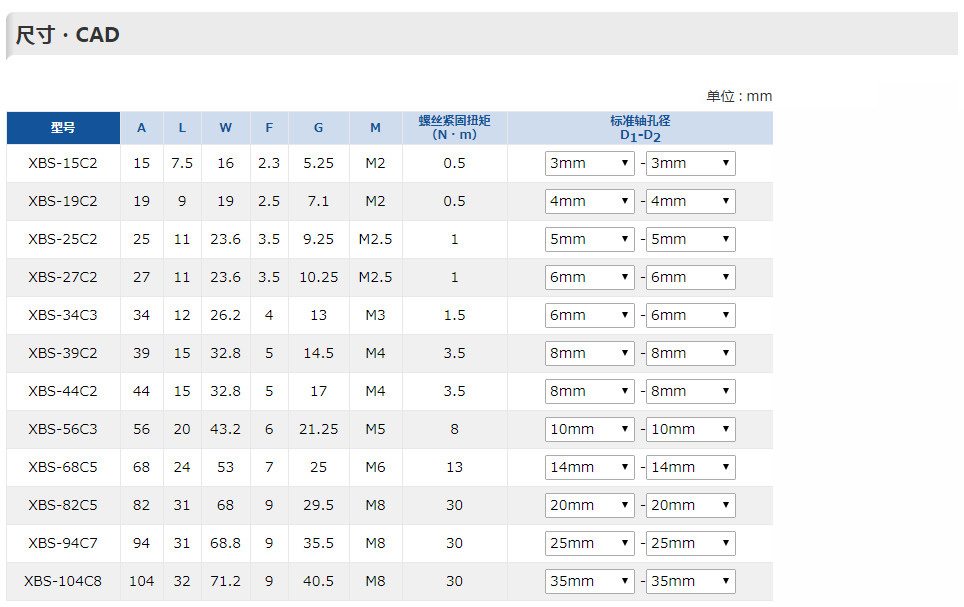

XBS-C/XBSS-C_C挠性联轴器 - 单膜片型

XBS-C/XBSS-C_C挠性联轴器 - 单膜片型

选型示例

选型条件为轴径 φ30、负荷扭矩 40N・m时,选型规格为XBS-68C5

根据伺服马达的额定输出选型

额定输出
(W)
伺服马达规格*1选型规格
马达轴径
(mm)
额定扭矩
(N・m)
瞬时最大扭矩
(N・m)
XBW-CXBWS-C
铝合金轴套全不锈钢制
105-60.0320.096XBS-15CXBSS-15C
205-60.0640.19XBS-15CXBSS-15C
305-70.0960.29XBS-19CXBSS-19C
506-80.160.48XBS-19CXBSS-19C
10080.320.95XBS-19CXBSS-25C
2009-140.641.9XBS-27CXBSS-34C
400141.33.8XBS-34CXBSS-39C
75016-192.47.2XBS-39CXBSS-56C

*1: 马达规格为常规值。详情请参阅各马达生产厂家的产品目录。是不使用减速机等情况下的推荐尺寸。


轴向反作用力

XBS-C/XBSS-C_T技术数据

XBS-C/XBSS-C_T技术数据

XBS-C/XBSS-C_T技术数据


温度引起的静态扭转刚性数值的变化

以在20℃时的静态扭转刚性数值为100%时的值。
XBS-CXBSS-C的静态扭转刚性数值很少因温度而产生变化,响应性变化极少。在高温下使用时,请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。

XBS-C/XBSS-C_T技术数据


静态扭转刚性数值的比较(单膜片型)

XBS-C/XBSS-C_T技术数据
