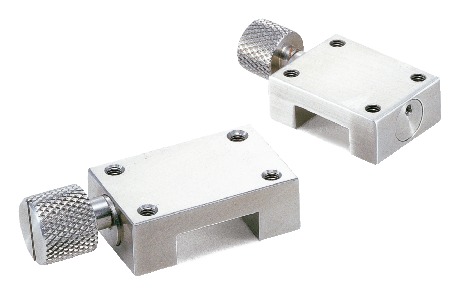

  • miniHK.jpg

miniHK

时间：2020-07-16

点击数：

导轨库浪霸 - 手动型 - 微型线性导轨用

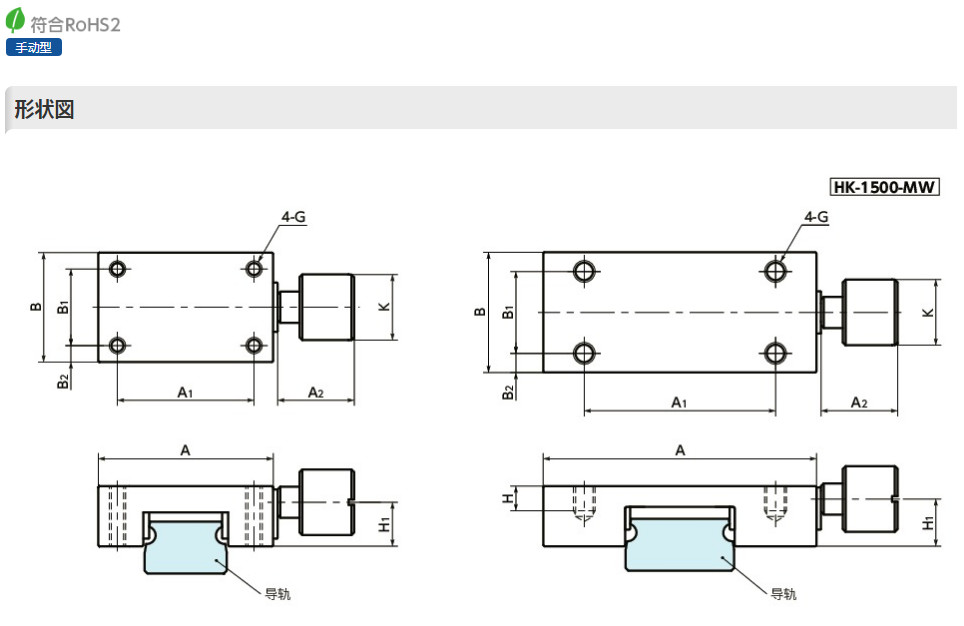

构造

miniHK导轨库浪霸 - 手动型 - 微型线性导轨用


材质、表面处理


miniHK
主体SUS304
旋钮SUS303或SUS304
弹簧SUS304-WPB
接触面SUS304

特点

  • 微型线性导轨用。
  • 也可用一字螺丝刀紧固。
  • 用于固定滑台、定位及防止振动。
  • 全不锈钢制。
  • 设计紧凑。
  • 可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。

miniHK导轨库浪霸 - 手动型 - 微型线性导轨用

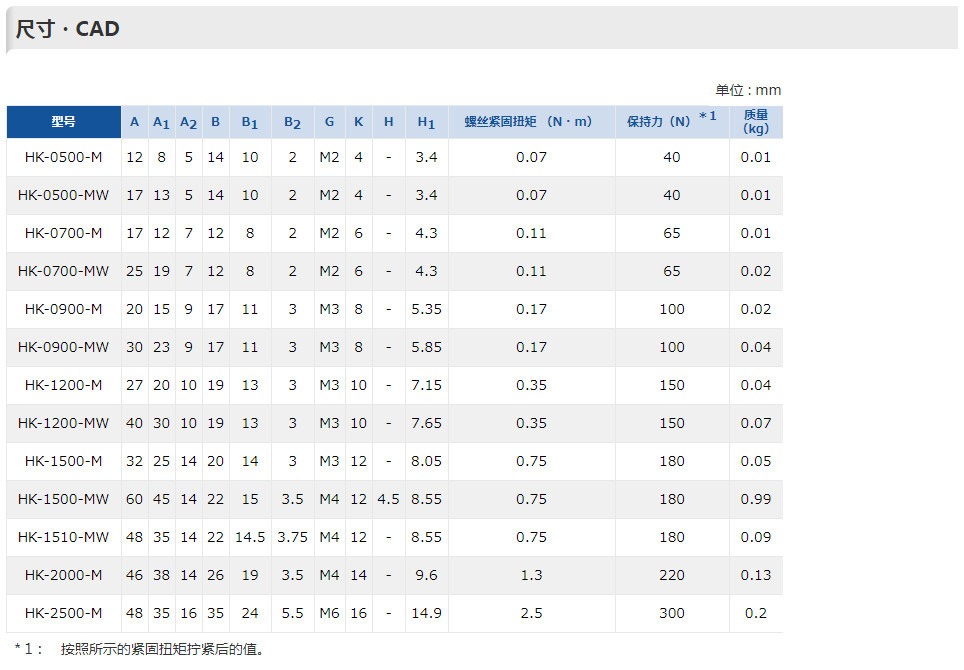

规格

控制方式手动
使用温度0℃～50℃
适用导轨的公称尺寸＃5～＃25、＃5W～＃15W

使用注意事项

如果过度旋松旋钮，可能会导致接触面脱落。请勿过度旋松旋钮。

安装

螺纹公称直径＊1紧固扭矩
（N・m）
M20.3
M31.2
M42.8
M66

＊1：　请使用强度等级8.8或A2-70以上的螺纹。
请事先确认安全注意事项（ ⇒请事先确认安全注意事项 ）、设计中的注意事项（ ⇒设计中的注意事项 ）、安装步骤（ ⇒安装步骤 ）。


相关产品

备有手动型、线性导轨用HK。
HK

miniHK导轨库浪霸 - 手动型 - 微型线性导轨用

备有手动型、线性轴用HKR。
HKR

miniHK导轨库浪霸 - 手动型 - 微型线性导轨用
